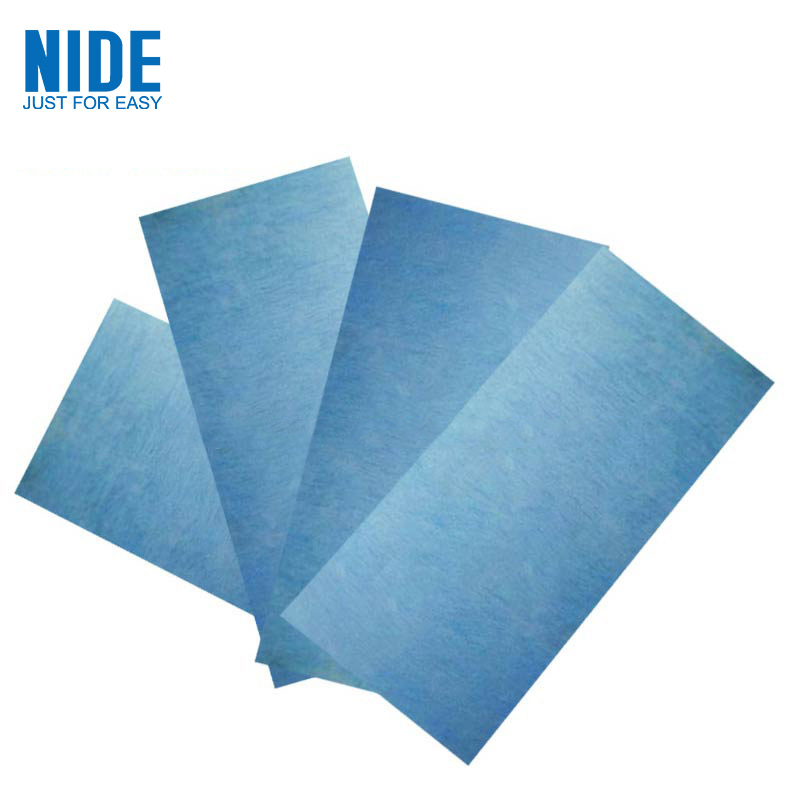

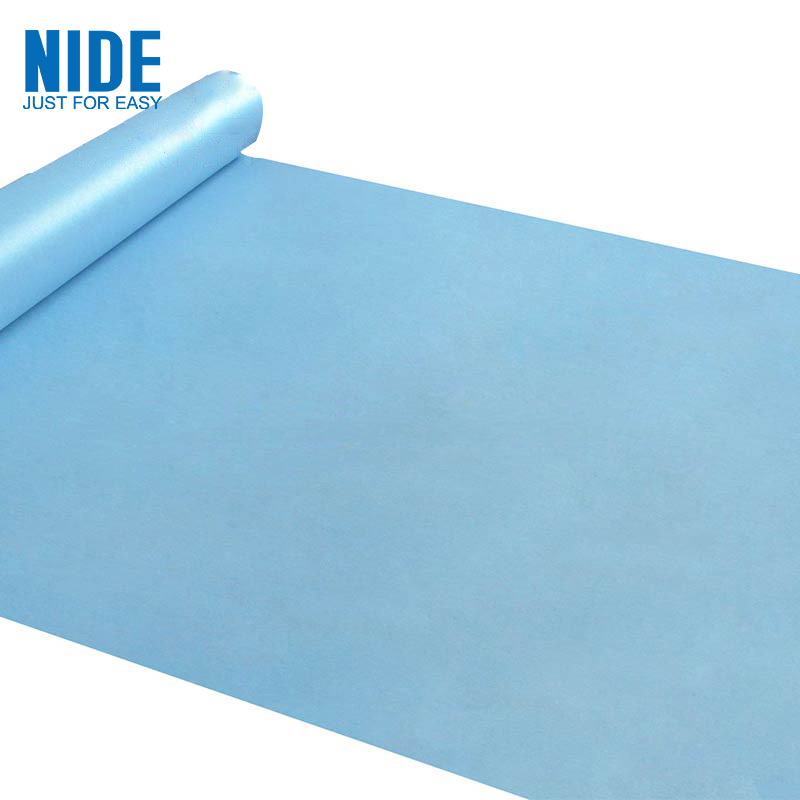

6641 F کلاس ڈی ایم ڈی انسولیشن پیپر فلم الیکٹریکل موٹر انسولیشن میٹریل ایک تین پرتوں کا مرکب مواد ہے جو پالئیےسٹر فلم کی ایک پرت اور دو الیکٹریکل پالئیےسٹر فائبر نان بنے ہوئے اور F کلاس رال سے چپکا ہوا ہے۔ اچھی مکینیکل پراپرٹی اور برقی خاصیت کے ساتھ، پالئیےسٹر غیر بنے ہوئے کپڑے میں جذب کرنے کی اچھی صلاحیت ہوتی ہے اور یہ حمل کے دوران رال کو جذب کر سکتا ہے۔
پراپرٹیز |
یونٹ |
پیرامیٹر |
||||||||||
موصلیت کاغذ کی موٹائی |
ایم ایم |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
موٹائی انحراف |
ایم ایم |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.03 |
±0.03 |
±0.04 |
±0.04 |
±0.05 |
±0.05 |
گرامج اور انحراف |
جی ایس ایم |
130±13 |
152±15 |
187±19 |
205±21 |
240±24 |
275±27 |
322±32 |
375±38 |
466±47 |
536±54 |
606±61 |
فلم کی موٹائی |
ایم ایم |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
والٹیج بریک ڈاون |
KV |
≥5 |
≥6 |
≥7 |
≥7 |
≥9 |
≥10 |
≥12 |
≥15 |
≥18 |
≥20 |
≥22 |
تناؤ کی طاقت (MD |
N/CM |
≥60 |
≥90 |
≥110 |
≥120 |
≥140 |
≥170 |
≥200 |
≥270 |
≥340 |
≥360 |
≥390 |
تناؤ کی طاقت (TD) |
N/CM |
≥40 |
≥80 |
≥100 |
≥105 |
≥120 |
≥150 |
≥180 |
≥200 |
≥280 |
≥300 |
≥320 |
6641 F کلاس ڈی ایم ڈی موصلیت کا کاغذ بڑے پیمانے پر موٹر انسولیشن سلاٹ، فیز اور لائنر انسولیٹنگ میں موٹرسائی¼Œانٹرلیئر موصلیت کا ٹرانسفارمر میں استعمال ہوتا ہے۔ یہ پچر ڈالنے کے لئے خودکار کنڈلی ڈالنے والی مشین میں بھی بڑے پیمانے پر استعمال ہوتا ہے۔
موٹر موصلیت کے لیے 6641 F کلاس DMD موصلیت کا کاغذ
یہ بہتر ہوگا اگر گاہک ہمیں تفصیلی ڈرائنگ بھیج سکے جس میں درج ذیل معلومات بھی شامل ہیں۔
1. موصلیت کے مواد کی قسم: موصلیت کا کاغذ، پچر، (بشمول DMD، DM، پالئیےسٹر فلم، PMP، PET، Red Vulcanized Fiber)
2. موصلیت کا مواد طول و عرض: چوڑائی، موٹائی، رواداری.
3. موصلیت کا مواد تھرمل کلاس: کلاس F، کلاس E، کلاس B، کلاس H
4. موصلیت کا مواد ایپلی کیشنز
5. مطلوبہ مقدار: عام طور پر اس کا وزن
6. دیگر تکنیکی ضرورت.
